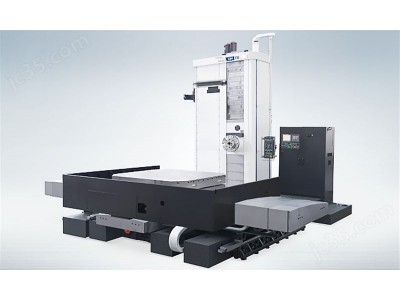

KBN135
产品简介
●X,Z轴床身一体型构造的高精度加工(KBN135)
●应对高负重以及重切削的立柱移动型构造(KBN135C)
●可选择X轴1,000mm,Y轴500mm配置
●强力切削型3段齿轮驱动方式的主轴设计
●W轴套筒大移送距离为700mm,可以实现镗削加工
●光栅尺与光栅盘标准配置, 实现高精密度的产品加工
●B轴定位编码标准配置, 实现高精密度的位置设定
规格
|
Description |
Unit | KBN135 |
|
工作台尺寸 |
mm | 2,000×1,800 |
|
Zui大负荷 |
kgf | 10,000 |
|
主轴驱动方式 |
- | GEAR(3STEP) |
|
主轴锥度 |
- | BT50 |
|
主轴Zui高转速 |
r/min | 2,000 |
|
主轴功率 |
kW | 22/18.5 |
|
主轴Zui大扭矩 |
N.m | 3,112/2,617 |
|
Zui大移送距离(X/Y/Z) |
mm | 3,000/2,000/1,600 |
|
Zui大移送距离(A/C) |
deg | 700(W-axis) |
|
快移速度(X/Y/Z) |
m/min | 2008/8/8 |
|
快移速度(A/C) |
r/min | 8(W-axis) |
|
导轨形式 |
- | BOX |
|
刀库数量 |
EA | 40 |
|
换刀节拍(Chip To Chip) |
sec | 70 |
该网页标注的设备配置为标准配置，为了提高品质需要，也会出现没有预告进行变更的情况
如需要选项配置等其他信息，请参考附件样本资料
